配式智能變電站又稱預制艙
為進一步深化智能變電站技術，統一建設標準，提升工程建設質量、安全、效率，國家電網公司開展標準配送式智能變電站建設，提出"標準化設計、工廠化加工機械化施工、裝配式建設"的技術原則，這是建設"高等電網"，的重要措施，是標準化建設的深化，這不僅能夠有效的縮短工期，提高工程質量，降低施工周期成本，而且更利于環保，提高智能變電站效率，一體提高電網建設能力，使變電的建設走向科技含量高、資源消耗低、環境污染少、精細化建造的道路。

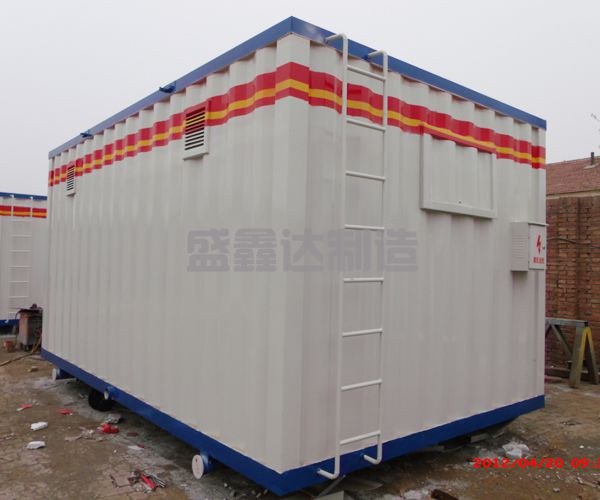

預制艙的結構：
預制艙的內部空間和結構，艙體內部由二次設備、空調、照明、消防、安防、圖像等設備構成，同時還需要滿足設備運行和檢修人員的工作要求，需對艙體內部進行檢修，裝修材料選用防火防水材料，可在裝修材料和艙壁之間添加隔熱材料，阻隔陽光照射保障箱體隔熱功能，艙內的照明空調可根據需求選擇不同的實現方式，為了有效的節約，艙內安裝工業空調和排風系統，可實時調整艙內的運行運行環境；由于目前都采用無人值守方式，艙內還須安裝安防、圖像、圖像監控、火災報*系統；接線布置可根據設備的正常運行適當布置。

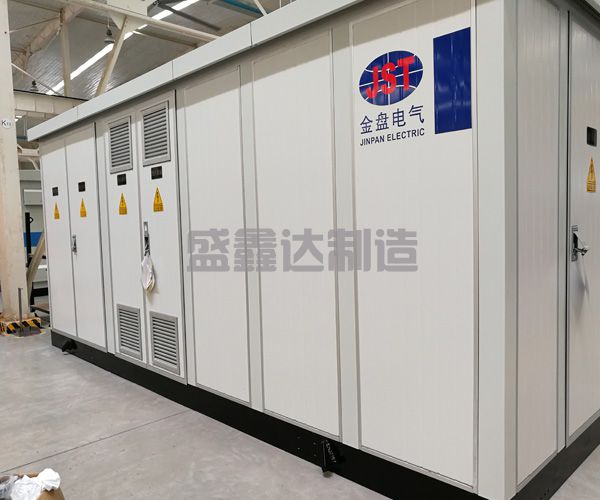

預制艙式GIS組合電器及預制艙式變電站。預制艙式GIS組合電器包括預制箱體、進出線間隔和分段測保間隔，進出線間隔包括進線間隔和主變間隔；進線間隔包括進線電纜終端、隔離開關一、隔離開關
二、互感器一和斷路器一；主變間隔包括出線電纜終端和隔離開關三；分段測保間隔包括一個母聯分段間隔和兩個測保間隔，母聯分段間隔包括斷路器二、互感器二和兩個隔離開關四，測保間隔包括連接在一起的互感器三和隔離開關五；相鄰兩組進出線間隔之間設置有分段測保間隔，進出線間隔、分段測保間隔和母線形成線狀結構，進出線間隔、分段測保間隔和母線位于預制箱體中。預制式二次組合設備艙由艙體、二次設備、空調、照明、消防、安防、圖像等設備構成，艙內所有設備均在工廠內完成相關接線及調試工作，并作為１個整體或2～3個單體運輸至現場。
